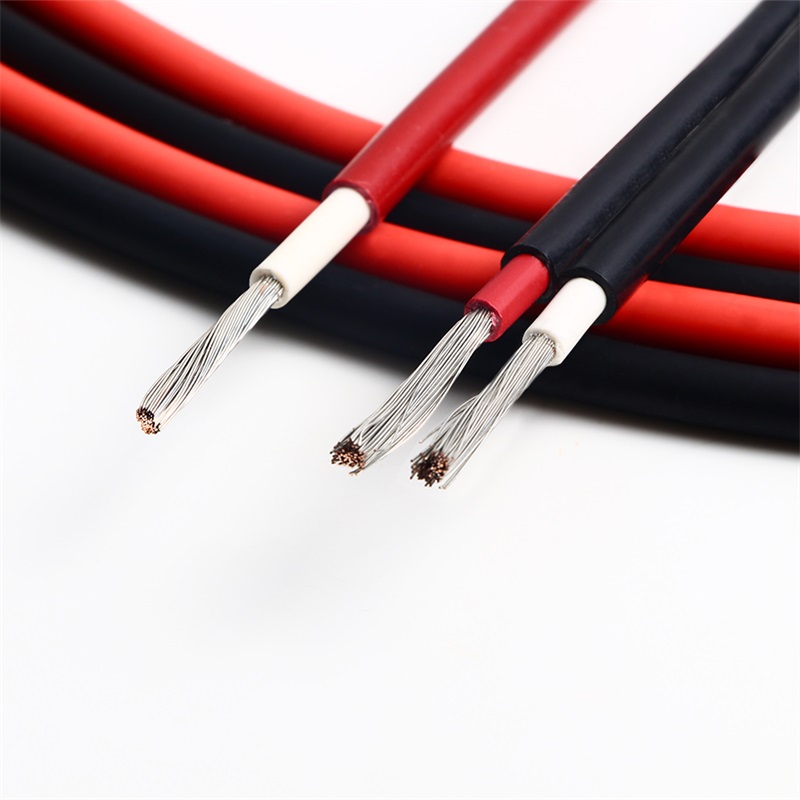

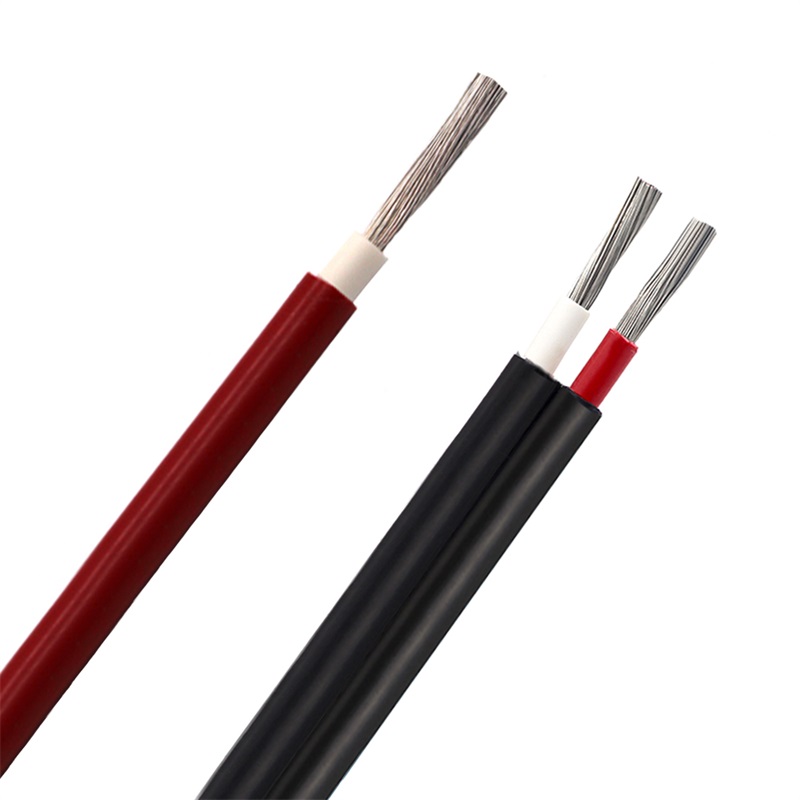

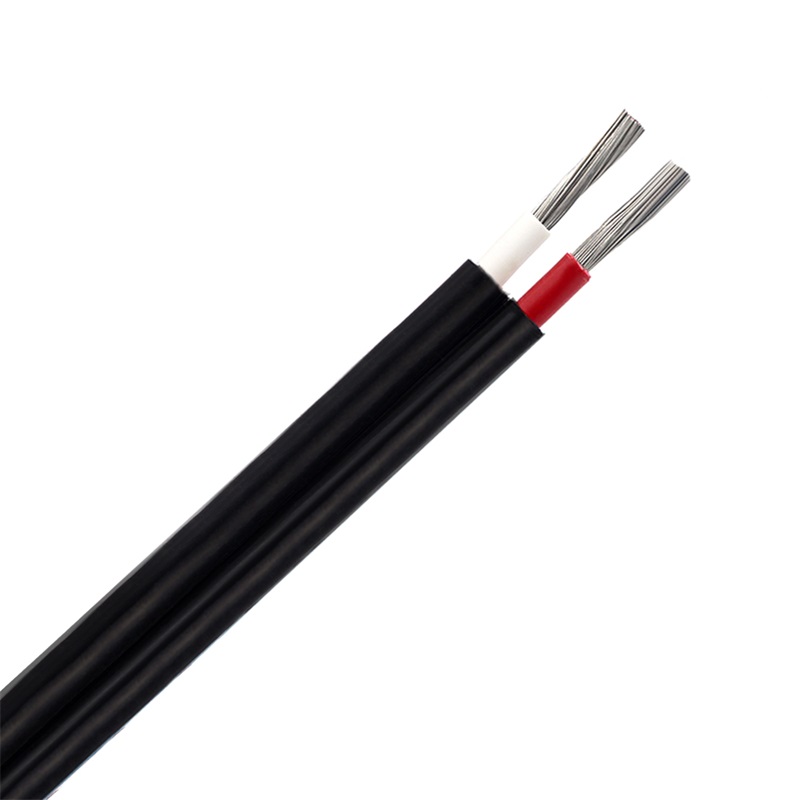

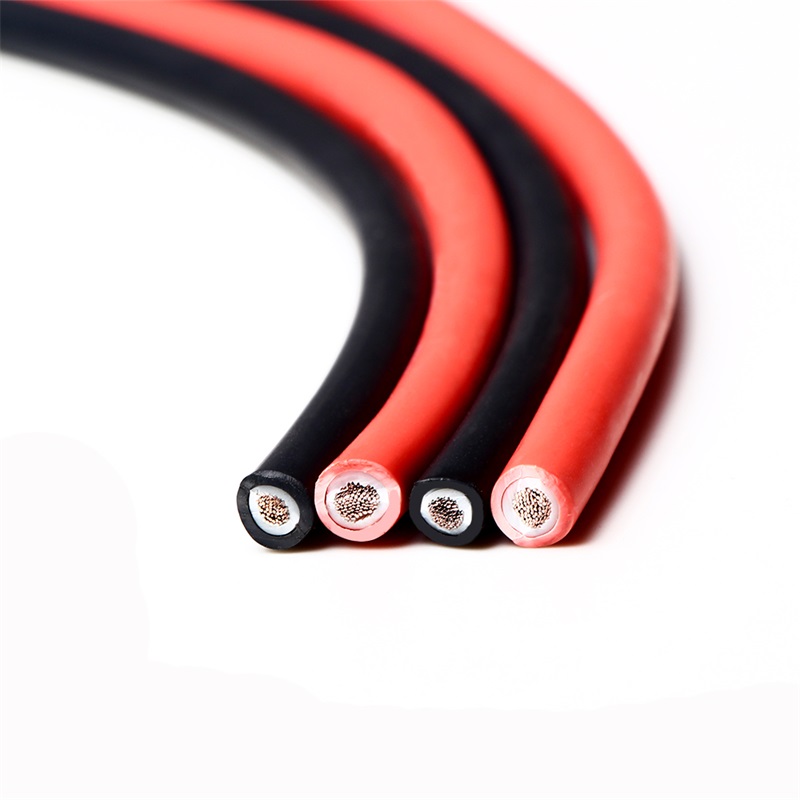

光伏電纜，光伏電纜廠家，光伏專用電纜，TUV認證電線廠家

產品屬性:

產品名稱 : 光伏電纜，TUV認證廠家直供太陽能電纜PV1-F2.5/4/6/10平方阻燃光伏工程電線
產品型號 : PV-（WD）YJYJ（H1Z2Z2-K）
產品尺寸 : 1x2.5 | 1x4 | 1x4 | 1x6 | 1x6 | 1x10 | 1x16 | 1x25 | 1x35 | 2x2.5 | 2x4 | 2x4 | 2x6 | 2x6 | 2x10（mm2）
產品芯數 : 1-2
額定電壓(V) : DC1500V（直流）
橫撐界面 : 1.5-16
認證資質 : 德國TUV，日本PSE

立即咨詢

產品詳情

光伏電纜，光伏電纜廠家，光伏專用電纜，vde認證電線廠家

應用領域

太陽能光伏電纜用于太陽能電池、光伏組件連接，采用抗氧化鍍錫導體,輻照交聯低煙無鹵阻燃聚烯烴雙重絕緣有良好的機械結構強度，極其耐用型外護套耐用性好且能有效防水，防化學腐蝕及抗紫外線，臭氧和其他化學物，

的侵害。為確保產品安全和質量,該電纜獲得了德國TUV南德及中國CQC認證許可,有助于提供光伏系統的高可靠性。可以用于無拉伸的固定安裝及移動應用，使用壽命大于25年(環境溫度40到+ 90°C)

技術數據

額定電壓：DC 1500V

測試電壓：6000V

20°C導體電阻:符合IEC60228 class5標準

溫度范圍：-40°C至+125°C

短路溫度：280°C (短路持續時間最大至55 )

最小彎曲半徑:移動安裝: 4xd電纜直徑

規范

適用標準:符合歐標EN501 68及中國能源部NB/T42073-2016

絞合導體符合IEC 60228 class 5標準

阻燃自熄符合IEC 60332-1-2

產品優勢

導體材料：TUA光伏電纜采用絞合退火鍍錫軟銅線。

絕緣和護套材料：TUA光伏電纜均125° C輻照交聯低煙無鹵聚烯烴材料。

耐溫等級：H1Z2Z2- K溫度等級: 125° C

光伏電纜-產品參數Parameter of Products

芯數尺寸（mm²）	導體標準 （mm）	絕緣厚度	護套厚度	外徑直	近似重量（g/km）	20°C時導體電阻值（Q/km）
1x2.5	49/0.25	0.8	0.8	5.4±0.3	49	8.21
1x4	52/0.30	0.7	0.7	5.5±0.3	62	5.09
1x4	56/0.30	0.8	0.9	6.2±0.3	71	5.09
1x6	78/0.30	0.8	0.8	6.4±0.3	91	3.39
1x6	84/0.30	0.8	0.9	6.8±0.3	94	3.39
1x10	84/0.40	1	1	9.0±0.3	155	1.95
1x16	126/0.40	1	1	10.0±0_3	215	1.24
1x25	196/0.40	1.2	1.2	12.2±0.5	302	0.795
1x35	276/0.40	1.2	1.2	13.6±0.5	445	0.565
2x2.5	49/0.25	0.7	0.8	5.0±0.3x10.6±0.3	100	8.21
2x4	52/0.30	0.7	0.7	5.5±0.3><11.4±0.3	125	5.09
2x4	56/0.30	0.8	0.9	6.2±0.3x13.8±0.3	143	5.09
2x6	78/0.30	0.7	0.7	5.9±0.3x12.8±0.3	167	3.39
2x6	84/0.30	0.8	1	7.2±0.3x15.3±0.3	194	3.39
2x10	84/0.40	1	1	9.0±0.3x19.2±0.3	320	1.95
